1. Почему EVOH повсюду и почему его часто неправильно определяют

2. Мол.% этилена: число, которое контролирует все

3. Проблема влажности: почему OTR в сухом состоянии — это только половина дела

4. Принцип сэндвича: почему EVOH должен быть защищен с обеих сторон

5. Справочник оценок Kuraray EVAL — мировой рейтинг EVOH

6. EVOH против AlOx/SiOx: выбор между двумя высокобарьерными технологиями

7. EVOH в ретортах: особые правила проектирования

8. Реальность цепочки поставок: 100% зависимость от импорта

9. Контрольный список спецификаций EVOH — 9 параметров, на которые следует обратить внимание

10. Часто задаваемые вопросы

1. Почему EVOH повсюду и почему его часто неправильно определяют

Сополимер этилена и винилового спирта (EVOH) — это «рабочая лошадка» в области барьерных пленок для гибкой упаковки. Зайдите в любой супермаркет и возьмите ретортный пакет, сжимаемую бутылку из-под кетчупа или сыр в вакуумной упаковке — велика вероятность, что вы держите в руках EVOH. Он появляется в барьерном слое миллионов упаковок, производимых каждый день, потому что он обеспечивает скорость передачи кислорода (OTR), с которой в идеальных условиях не может сравниться ни один конкурентоспособный альтернативный полимер.

Действующая фраза — «в идеальных условиях». EVOH — наиболее чувствительный к влажности барьерный материал, используемый в обычной упаковке пищевых продуктов. Его OTR в сухом состоянии — число, которое указано в технических характеристиках поставщиков и которое обычно указывают покупатели, — может быть в тридцать раз лучше, чем OTR во влажном состоянии. При ретортной обработке при температуре 121°C или 135°C относительная влажность внутри сосуда фактически составляет 100%. Структура пакета, содержащего EVOH, который не был правильно разработан для работы в условиях высокой влажности, обеспечит гораздо меньшую барьерную защиту, чем обещано в спецификации.

В этой статье рассматривается полная основа выбора EVOH для применения в ретортных пакетах: решение о содержании этилена, механизм влажности и его структурные последствия, система классов Kuraray EVAL и условия, при которых керамические покрытия AlOx или SiOx являются лучшим выбором. Оно написано для инженеров по упаковке и технических покупателей, которые определяют структуру ламината и должны понимать не только какой сорт выбрать, но и почему — и что произойдет, если выбор будет неправильным.

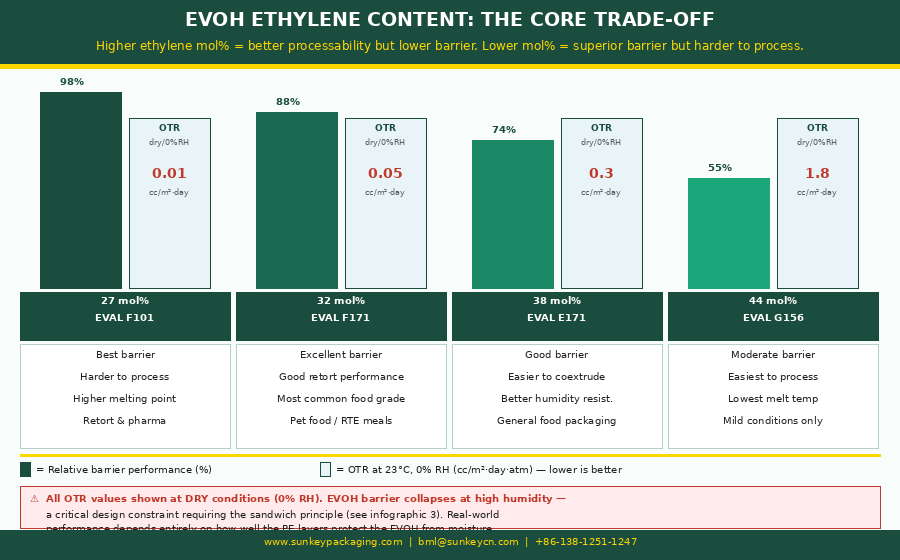

2. Мол.% этилена: число, которое контролирует все

EVOH синтезируется путем гидролиза сополимера этиленвинилацетата (ЭВА). Содержание этилена, выраженное в мольных процентах (моль%), является единственным наиболее важным параметром при выборе EVOH — оно одновременно определяет барьерные характеристики, температуру обработки и чувствительность к влажности.

Отношения представляют собой фундаментальный компромисс между материалами. EVOH достигает своего кислородного барьера благодаря плотно упакованной кристаллической структуре, скрепленной водородными связями гидроксильных групп. При низком содержании этилена (27 мол%) эта кристаллическая решетка является высокоупорядоченной — цепи плотно упакованы, водородные связи плотны, а молекулы кислорода испытывают чрезвычайное сопротивление. При высоком содержании этилена (44 мол.%) этиленовые сегменты нарушают кристалличность, решетка становится более рыхлой и барьерные свойства снижаются. Платой за эту потерю барьерных свойств является технологичность: EVOH с более низким содержанием этилена имеет более высокую температуру плавления и более узкое окно обработки, что затрудняет чистую соэкструдирование без разложения.

Для ретортных пакетов отраслевым стандартом является содержание 32 мол.% (серия Kuraray EVAL E). Он обеспечивает достаточный барьер для коммерческих требований стерильности при правильно спроектированных сэндвич-структурах, выдерживает термическую нагрузку при 121°C и большинстве циклов автоклавирования при 135°C без необратимой потери барьера и обрабатывается при температурах, достижимых с помощью стандартного оборудования для соэкструзии. Марка с содержанием 27 мол.% обеспечивает превосходный барьер в сухом состоянии, но требует более высоких температур обработки и более тщательного контроля экструзии — она указывается, когда продукт требует исключительной барьерности (фармацевтическое применение, военные пайки со сроком хранения более 5 лет) или когда конструкция конструкции не может обеспечить адекватную защиту от влаги с маркой 32 мол.%.

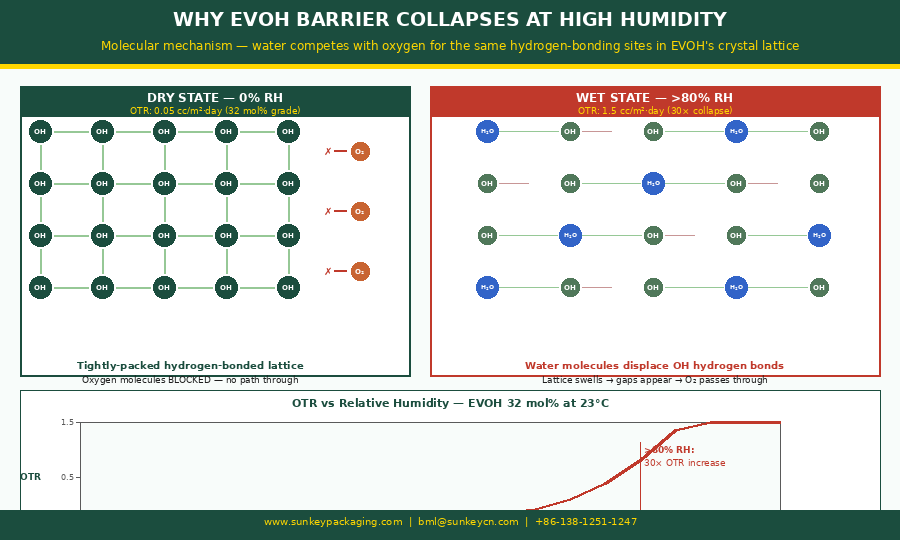

3. Проблема влажности: почему OTR в сухом состоянии — это только половина дела

Кристаллическая решетка EVOH достигает своего замечательного кислородного барьера за счет водородных связей между OH-группами в соседних полимерных цепях. Это тот же механизм, который делает барьер EVOH чувствительным к влажности: молекулы воды конкурируют с кислородом именно за эти места водородных связей. Когда вода проникает в слой EVOH, она внедряется в кристаллическую структуру, разрушая плотноупакованную решетку и расширяя свободный объем, доступный для диффузии газа. Результатом является резкое и быстрое увеличение OTR.

Представьте себе кристаллическую структуру EVOH как плотно сплетенную сетку с очень мелкими порами. Молекулы кислорода слишком велики, чтобы пройти через поры, когда сетка сухая и натянутая. При попадании воды сетка набухает — волокна впитывают воду, расширяются, поры увеличиваются. Молекулы кислорода, которые ранее были заблокированы, теперь могут пройти. Сетка — тот же материал, но теперь она ведет себя как совершенно другой барьер.

Для 32 мол.% EVOH (EVAL E171A) при 23°C: OTR в сухом состоянии (0% относительной влажности) = 0,05 см3/м⊃2;·сут; OTR во влажном состоянии при относительной влажности 85 % = примерно 1,5 куб.см/м⊃2;·день  — 30-кратное увеличение. При 100% относительной влажности (условия ретортного сосуда) увеличение еще больше. Это не дефект обработки — это фундаментальное свойство материала.

Практический смысл заключается в том, что спецификации OTR EVOH, написанные в сухих условиях, имеют смысл только в том случае, если конструкция конструкции эффективно предотвращает попадание влаги в слой EVOH в течение всего срока службы продукта, включая обработку в автоклаве, распространение и хранение на полках. Это основная цель принципа сэндвича, описанная в следующем разделе.

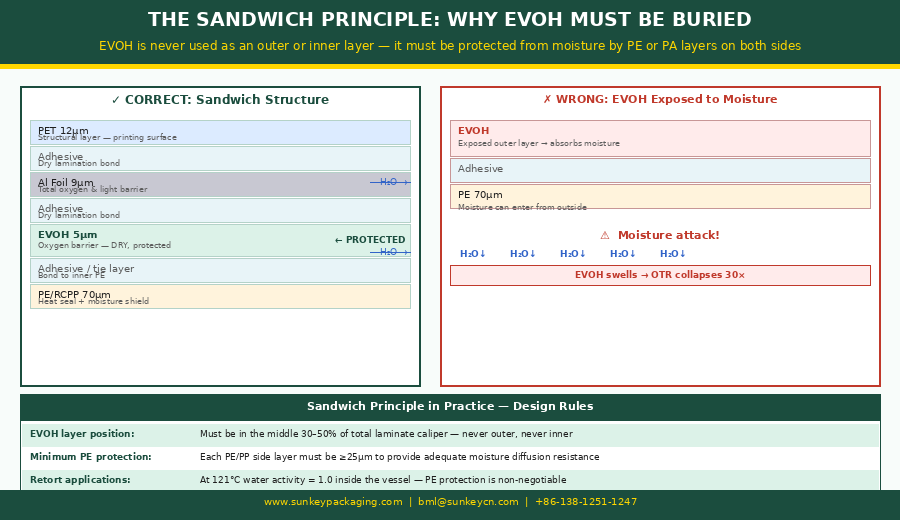

4. Принцип сэндвича: почему EVOH должен быть защищен с обеих сторон

Принцип сэндвича — это правило структурного проектирования, которое делает EVOH жизнеспособным в автоклавах: EVOH всегда должен быть полностью окружен влагостойкими слоями — обычно полиэтиленом (PE) или полипропиленом (PP) с обеих сторон — которые замедляют скорость, с которой атмосферная влага или влага из резервуара достигает слоя EVOH. EVOH никогда не используется в качестве внешнего или внутреннего слоя в ламинатах для упаковки пищевых продуктов.

Аналогия прямая: куртка Goretex сохраняет сухость под дождем не потому, что внешняя ткань водонепроницаема, а потому, что водонепроницаемая мембрана зажата между дышащим внешним слоем, отводящим жидкую воду, и внутренним слоем, который отводит пары влаги. Удалите любой из сэндвич-слоев, и мембрана перестанет контролировать воду. EVOH работает одинаково — слои полиэтилена не являются структурной прокладкой, они представляют собой систему управления влажностью барьера из EVOH.

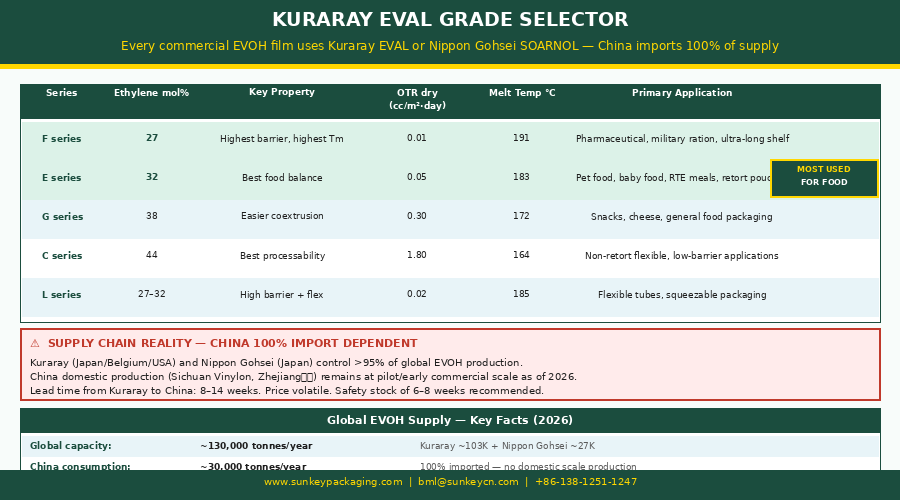

5. Справочник оценок Kuraray EVAL — мировой рейтинг EVOH

Компания Kuraray Co., Ltd. (Япония) изобрела EVOH в 1972 году и уже более 50 лет удерживает лидерство в производстве и технологиях. Под торговой маркой EVAL Kuraray производит EVOH на предприятиях в Окаяме (Япония), Антверпене (Бельгия) и Хьюстоне (США) общей мощностью около 103 000 тонн в год, что составляет примерно 80% мировых поставок EVOH. На компанию Nippon Gohsei (Япония), производящую EVOH под брендом SOARNOL, приходится большая часть оставшихся поставок.

Для применения в ретортных пакетах чаще всего используется марка E171A (32 мол.%, стандартный индекс плавления). Если требуется экстремальный барьер для высокотемпературной реторты 135°C или продления срока хранения, рекомендуется использовать F101A (27 мол.%). Серия G редко используется в ретортах, поскольку ее улучшенная влагостойкость достигается за счет барьерной стоимости, что делает ее непригодной там, где высокий кислородный барьер является основным фактором спецификации.

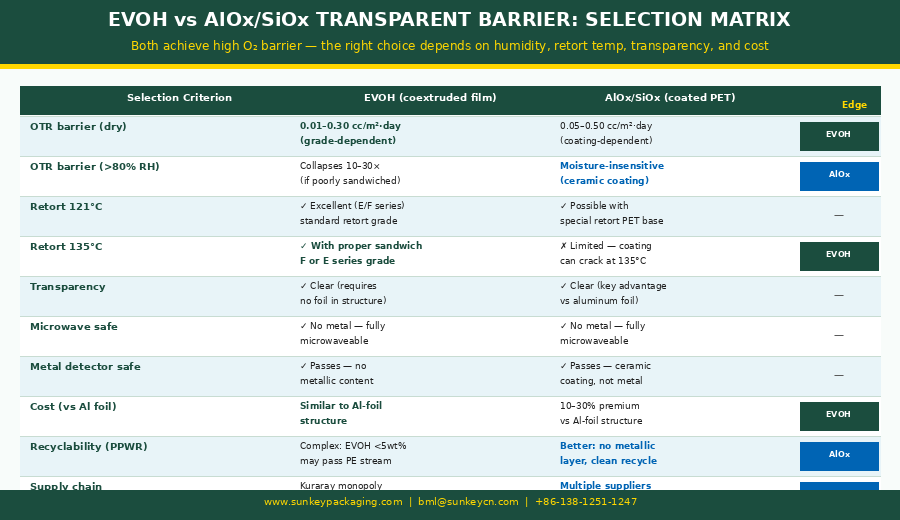

6. EVOH против AlOx/SiOx: выбор между двумя высокобарьерными технологиями

Для прозрачных высокобарьерных ретортных пакетов — структур, которые обеспечивают барьерные характеристики, подобные алюминиевой фольге, без непрозрачного металлического слоя — конкурируют две технологии: EVOH в соэкструдированной сэндвич-структуре и тонкопленочные покрытия из оксида алюминия (AlOx) или оксида кремния (SiOx) на подложке из ПЭТ. Оба могут достичь значений OTR ниже 0,5 куб.см/м⊃2·сут в сухих условиях окружающей среды. Выбор между ними зависит от требований конкретного приложения, которые сама по себе спецификация OTR не отражает.

Правило принятия решения простое: для применений в ретортах при температуре 135°C, где барьерные характеристики являются приоритетной характеристикой, EVOH является признанным выбором. Для применений, где прозрачность в сочетании с нечувствительным к влаге барьером является требованием к проектированию — продукты с высоким содержанием активности воды, премиальные форматы розничной торговли или цели по переработке PPWR 2026 — конструкции с покрытием AlOx/SiOx стоят дополнительных затрат. В блоге 10 этой серии представлен полный обзор прозрачных барьерных структур AlOx/SiOx.

7. EVOH в ретортах: особые правила проектирования

Использование EVOH в ретортной упаковке накладывает ограничения, выходящие за рамки стандартного принципа сэндвича. Ретортная обработка подвергает весь пакет, включая слой EVOH, воздействию условий, которые проверяют материал на пределе его возможностей.

Температурная стабильность

При температуре в реторте 121°C и выше кристаллическая структура EVOH частично плавится. Марки с более низким содержанием этилена (27–32 мол.%) имеют более высокие температуры плавления (183–191°C) и сохраняют структурную целостность в течение цикла реторты при 121°C без значительной необратимой потери барьерных свойств. Марки с содержанием 38 мол% и 44 мол% с температурой плавления 164–172°C демонстрируют большее нарушение кристалличности при высоких температурах в ретортах, и их не следует использовать для применения в ретортах.

Восстановление барьера после реторты

Восстановление барьерного барьера после реторты является важнейшим показателем эффективности EVOH в ретортных применениях и более важным, чем OTR в сухом состоянии. После автоклавного цикла EVOH подвергался воздействию 100% относительной влажности при 121°C или 135°C в течение 20–45 минут (или 3–8 минут при 135°C). Барьер временно рухнул. В течение следующих 72–96 часов при условиях окружающей среды EVOH рекристаллизуется и барьер частично восстанавливается. Фракция восстановления — обычно 50–80 % от исходного OTR в сухом состоянии для правильно спроектированных структур — это то, что продукт испытывает на протяжении всего срока годности.

Выбор температуры реторты и марка EVOH

Для реторты с температурой 121°C : укажите EVOH E171A (32 мол.%). Эта марка надежно выдерживает температуру 121°C с приемлемым восстановлением барьера после реторты в правильно расположенных многослойных конструкциях. Для реторты с температурой 135°C : укажите EVOH F101A (27 мол%) для максимального восстановления барьерной способности после реторты. Марка с концентрацией 32 мол.% также выдерживает температуру 135°C в большинстве конструкций, но демонстрирует большее нарушение кристалличности и более низкую степень извлечения. Там, где требуется экстремальный постретортный барьер при температуре 135°C (фармацевтическое применение, военные пайки старше 5 лет), всегда указывайте марку 27 мол.%.

8. Реальность цепочки поставок: 100% зависимость от импорта

Включение EVOH в структуру вашей упаковки означает принятие зависимости цепочки поставок от японского и европейского производства, которое не имеет ближайшего отечественного заменителя в Китае. Три предприятия Kuraray в Японии, Бельгии и США поставляют примерно 80% мирового объема EVOH. Большую часть оставшейся продукции поставляет компания Nippon Gohsei. Обе компании японские. Китай потребляет около 30 000 тонн EVOH в год и импортирует практически 100% этого объема.

Внутренняя разработка EVOH в Китае была заявленным промышленным приоритетом на протяжении десятилетий. Sichuan Vinylon (四川维尼纶) и Zhejiang众成 объявили о программах разработки EVOH. По состоянию на начало 2026 года ни один из них не достиг коммерческого масштаба, обеспечивающего упаковочную отрасль по конкурентоспособной цене и качеству. Технические препятствия — точный контроль молярного распределения этилена, постоянный индекс текучести расплава, адекватная полнота гидролиза — оказались более сложными, чем ожидалось.

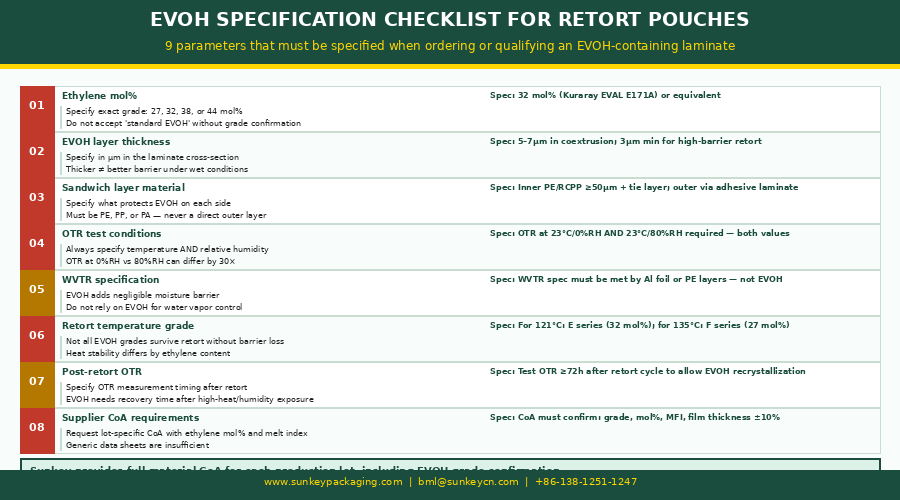

9. Контрольный список спецификаций EVOH — 9 параметров, на которые следует обратить внимание

Указание EVOH в заказе на поставку как «барьерный слой EVOH» эквивалентно указанию «стали» в компоненте конструкции аэрокосмической отрасли. Марка, геометрия и проверка производительности имеют такое же значение, как и идентичность материала. Следующие девять параметров должны быть указаны и подтверждены до утверждения любого производственного ламината.

10. Часто задаваемые вопросы

Вопрос 1: Какова типичная толщина слоя EVOH в реторт-пакете?

В соэкструдированных барьерных пленках, используемых для реторт-пакетов, толщина слоя EVOH обычно составляет 3–7 мкм. Слоя EVOH толщиной 5 мкм (32 моль%) в правильно расположенной структуре достаточно для OTR ниже 0,3 куб.см/м⊃2;·день после реторты для большинства пищевых применений. Увеличение толщины EVOH свыше 7 мкм обеспечивает снижение барьерной отдачи, одновременно увеличивая стоимость материала и сложность обработки. Толщина EVOH менее 3 мкм может привести к образованию точечных отверстий и нестабильности барьера при коммерческой совместной экструзии. Для фармацевтических применений и приложений со сверхдлительным сроком хранения, в которых используется 27 мол.% EVOH, стандартом является 5–7 мкм.

В2: Могу ли я использовать EVOH в реторт-пакете при температуре 135°C?

Да, с выбором класса. Серия E с концентрацией 32 моль% (EVAL E171A) выдерживает циклы автоклавирования при 135°C в правильно расположенных многослойных структурах с восстановлением барьера после реторты примерно до 60–70% от OTR в сухом состоянии. Для применений, требующих максимального постретортного барьера после обработки при температуре 135°C (военные пайки, фармацевтические пищевые продукты, многолетний срок хранения) укажите серию F с концентрацией 27 мол.% (EVAL F101A). Всегда сверяйте характеристики реторты при 135°C с данными вашего поставщика пленки для конкретной структуры, а не с паспортными данными типовых марок.

В3: Почему в паспорте EVOH моего поставщика OTR указан намного лучше, чем то, что я измеряю после реторты?

Потому что в технических характеристиках указан OTR в сухом состоянии (обычно при 23°C и относительной влажности 0%), что представляет собой максимальный барьер, которого может достичь материал. После ретортной обработки при 100% относительной влажности и высокой температуре EVOH впитывает влагу, его кристаллическая решетка набухает, а OTR резко увеличивается во время и сразу после обработки. OTR после реторты, измеренный через 72 часа после цикла реторты (после частичной рекристаллизации), является реалистичным показателем производительности для прогнозирования срока годности. Если измеренный OTR после реторты не соответствует требованиям к сроку годности, проблема либо в марке EVOH, либо в толщине сэндвич-слоя, либо в общей конструкции конструкции.

В4: Какова минимальная толщина слоя полиэтилена, необходимая для защиты EVOH?

Минимальная эффективная толщина слоя полиэтилена, примыкающего к EVOH для автоклавов, составляет 25 мкм с каждой стороны. Это обеспечивает значительное сопротивление диффузии паров влаги через слой полиэтилена к поверхности EVOH во время цикла автоклавирования. Для стандартного применения в пищевых продуктах при температуре 121°C внутренние слои RCPP толщиной 50–70 мкм и внешняя клейкая ламинация обеспечивают достаточную защиту из EVOH. Для более агрессивных условий влажности (реторта 135°C, тропическое распространение) или требований к продлению срока хранения стандартным является внутренний размер RCPP 70–80 мкм. Слои толщиной менее 25 мкм не обеспечивают адекватной защиты от влаги и приведут к большему разрушению барьера EVOH во время автоклава.

В5: Можно ли использовать EVOH в перерабатываемых мономатериалах PE?

Да, в пределах, установленных директивами CEFLEX (Европейской ассоциации гибкой упаковки). CEFLEX заявляет, что содержание EVOH ≤5% по массе от общей массы не лишает упаковку права участвовать в переработке полиолефинов. Типичная полностью полиэтиленовая структура со слоем EVOH толщиной 5 мкм в общей пленке толщиной 100 мкм содержит примерно 3–4% EVOH по массе — в пределах порогового значения. Однако EVOH не плавится полностью с полиэтиленом во время механической переработки и со временем накапливается в потоке рециркуляции. Оценка степени пригодности к вторичной переработке EU PPWR 2026 позволит оценить это на практике. Структуры с покрытием AlOx/SiOx являются альтернативой EVOH в конструкциях, состоящих из мономатериалов, что обеспечивает гарантированно чистую переработку.

Вопрос 6: Существует ли отечественная китайская замена Kuraray EVAL?

По состоянию на начало 2026 года не будет в коммерческом масштабе. Несколько китайских компаний объявили о программах разработки EVOH, существует опытно-промышленное производство. Однако ни один произведенный в Китае EVOH не достиг той консистенции, диапазона марок и структуры стоимости, которые необходимы для замены Kuraray EVAL или Nippon Gohsei SOARNOL при упаковке пищевых продуктов. Эта ситуация может измениться в течение 5–7 лет, но не следует предполагать, что она изменилась без независимой проверки цепочки поставок. Текущие планы поставок для любого предприятия по упаковке пищевых продуктов в Китае должны рассматривать EVOH как 100%-зависимый от импорта материал.

Вопрос 7: В моей нынешней конструкции используется алюминиевая фольга. Стоит ли мне перейти на EVOH в пользу прозрачного пакета?

Только если прозрачность является конкретным коммерческим требованием или нормативным преимуществом (например, прозрачность проверки продукции). Алюминиевая фольга обеспечивает абсолютный барьер для кислорода и влаги (эффективно нулевой OTR; фактически нулевой WVTR), которому полностью не соответствует ни одна структура EVOH или AlOx/SiOx. Компромисс: алюминиевая фольга непрозрачна, ее нельзя использовать в микроволновой печи, и ее все чаще контролируют в соответствии с требованиями по переработке PPWR. Если ваш продукт не привлекает внимание потребителей и не требует совместимости с микроволновой печью, алюминиевая фольга остается превосходным барьерным материалом при сопоставимой или более низкой цене. Переходите на EVOH или AlOx/SiOx только тогда, когда прозрачность или совместимость с микроволновой печью являются реальным коммерческим требованием.

Вопрос 8: Как мне уточнить у моего поставщика OTR-тестирование EVOH после реторты?

Включите следующий протокол испытаний в соглашение о качестве с поставщиком: (1) Изготовьте образец ретортного пакета из производственного ламината. (2) Подвергните запечатанный наполненный пакет циклу производственной реторты (подтвердите температуру и целевое значение F₀). (3) Дайте возможность уравновеситься в течение 72 часов при 23°C и относительной влажности 50%. (4) Вырежьте из пакета плоский образец ламината. (5) Измерьте OTR согласно ASTM D3985 или ISO 15105 при 23°C и относительной влажности 50%. Запишите и сообщите как «OTR после реторты». Сравните с OTR до реторты из той же партии, чтобы рассчитать фракцию восстановления. Требуйте эти данные для сертификата входного контроля материалов для каждой производственной партии, используемой в ретортах.

© 2026 Sunkey Packaging. Спецификации EVOH основаны на технических данных Kuraray EVAL и стандартах испытаний ASTM D3985/ISO 15105. Значения OTR являются репрезентативными диапазонами — фактическая производительность зависит от конструкции конструкции, условий реторты и конкретной марки. Перед окончательной доработкой спецификаций протестируйте свою конкретную структуру и процесс.
